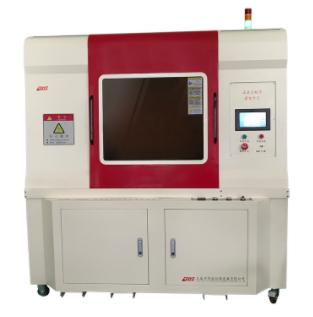

耐電壓擊穿強度測試儀是測試相關產品電壓擊穿強度的重要儀器，它可以快速可靠地模擬各種擊穿電流和其他測試條件。采用觸摸屏和電腦雙重控制，可以方便地存儲、處理、顯示和打印測試結果，具有較高的安全性和可靠性。
　　
　　耐電壓擊穿強度測試儀系統組成：
　　
　　1、控制模塊：本儀器由計算機上位機軟件控制，是我公司自主研發的新型第三代介電強度測試儀器。本儀器核心控制系統由西門子PLC控制，數據采集部分由西門子數字量積分模塊完成，計算機通訊數據采集由光電隔離線完成，有效解決了測試中的抗干擾問題過程中，電壓采集和電流采集均由高精度傳感器完成。
　　
　　2、電壓調節模塊：該模塊主要用于電壓調節，可以調節升壓率，包括高壓回零限位和高壓升壓限位。主要硬件由穩壓器、電機等部件組成。該軟件易于操作和使用?？蓪崟r顯示升壓曲線和漏電流動態曲線。同時，升壓率無級可調。升壓率可根據自己的需要進行調整，使升壓率真正均勻準確。故障后自動停機，自動記錄測試結果，顯示測試數據，準確判斷，并保存、分析、打印測試數據。
　　
　　3、高壓模塊：該模塊主要用于通過高壓發生器按照設定的升壓率從低壓升壓。核心部件主要由變壓器和配套的抗干擾配件組成。
　　
　　4、測試模塊：該部分主要由支撐測試電極、測試油箱和測試支架組成，可根據用戶需要在高溫測試環境下進行。
　　

　　耐電壓擊穿強度測試儀使用安全說明：
　　
　　1、安裝單獨的保護地線，主要是為了減少樣品擊穿時對周圍的強電磁干擾。它還可以防止控制計算機失控。
　　
　　2、直流測試放電保護功能：當設備完成直流測試時，當測試門打開時，設備會自動保護，直到設備上的放電裝置使用完畢，放電后自動取消保護（注：由于直流測試后不放電會危及人身安全，因此不能直接拿電極來提醒用戶放電，以免造成傷害）。
　　
　　3、增加了測試手動放電裝置，與主機一體化。直流測試過程中突然斷電時，可使用手動放電棒進行放電，以確保測試人員的人身安全。
　　
　　4、測試設備電路設有多項保護措施，主要有過流保護、失壓保護、漏電保護、短路保護、直流測試放電保護等。
